Objetivo:
Calcular e visualizar a espessura de uma camada gerada em um Modelo Geológico.
Resolução:
1. Na árvore de projeto, expanda a opção Geological Models > Output Volumes.

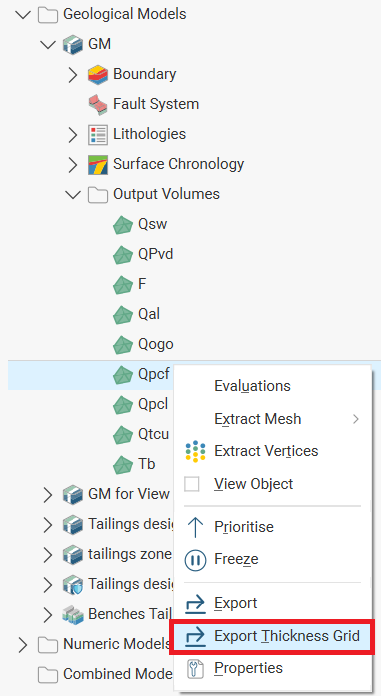

2. Clique com o botão direito e selecione Export Thickness Grid:
3. Exporte como um arquivo ASCII.

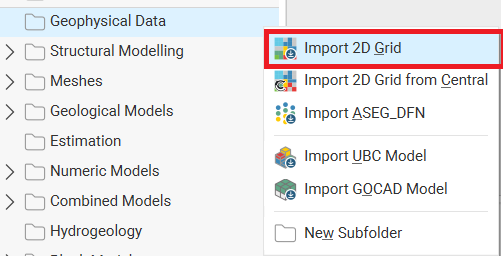

4. Na pasta Geophysical Data, clique com o botão direito e selecione Import 2D Grid
Selecione o arquivo anteriormente exportado.
Quando revisado na cena, ele aparecerá com a projeção z = 0.

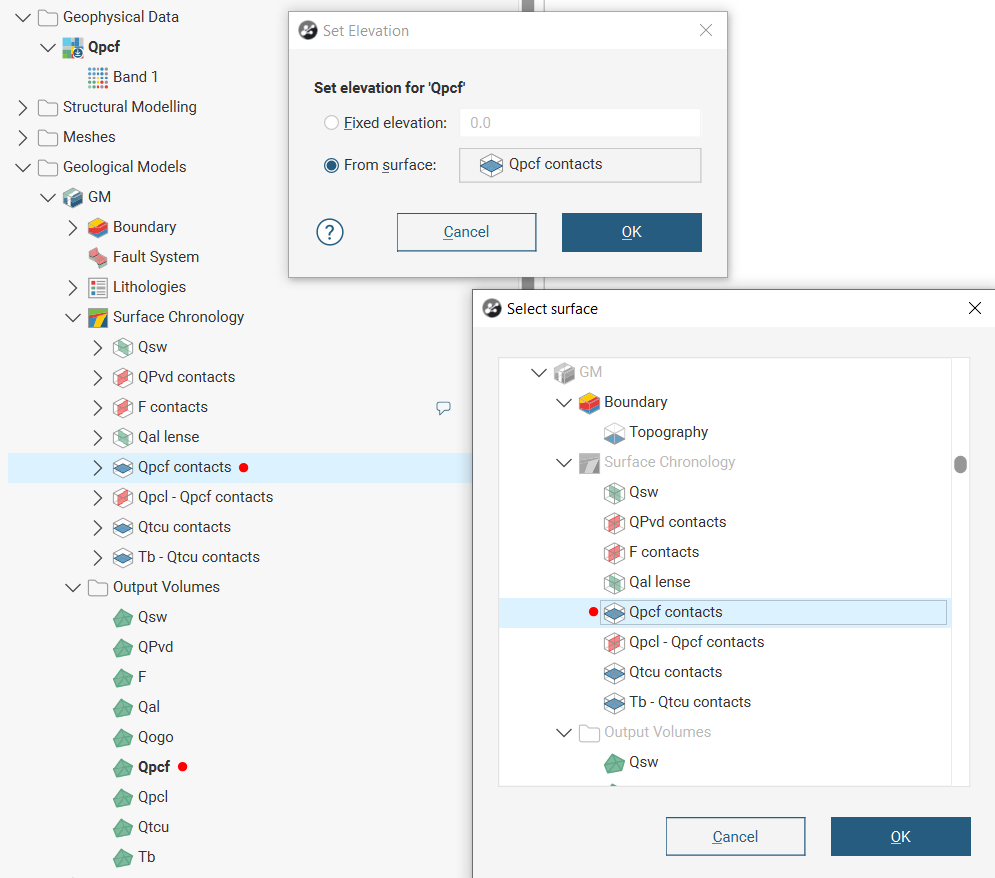

5. Para projetá-lo em uma superfície, clique com o botão direito do mouse no objeto> Set Elevation > From Surface > ajuste à superfície usada para gerar o volume (ou a superfície necessária):

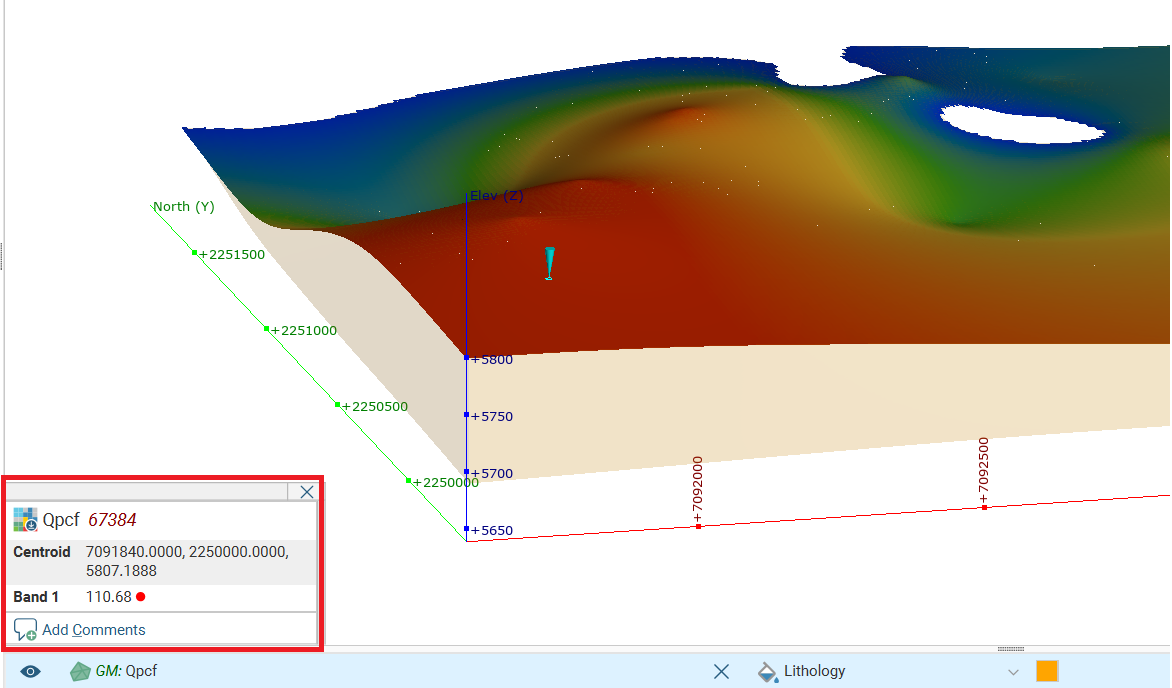

6. Verifique a superfície na cena. Ao clicar na grade, a espessura da unidade abre nos metadados:
Notas:
*A representação da espessura da unidade em uma camada é obtida utilizando a grade de espessura em GRD, uma vez que a espessura das unidades não é uma variável 3D, ou seja, não pode ser calculada diretamente em um modelo de blocos.
