Cómo ajustar líneas 2D a superficies/topografía

Objetivo:

Proyectar líneas GIS sin elevación en superficies y/o topografías

Resolución:

La forma de proyectar las líneas a una superficie desplegada en 3D, dependerá del tipo de archivo disponible:

1. Si es una polilínea importada a Leapfrog como dato vectorial GIS:

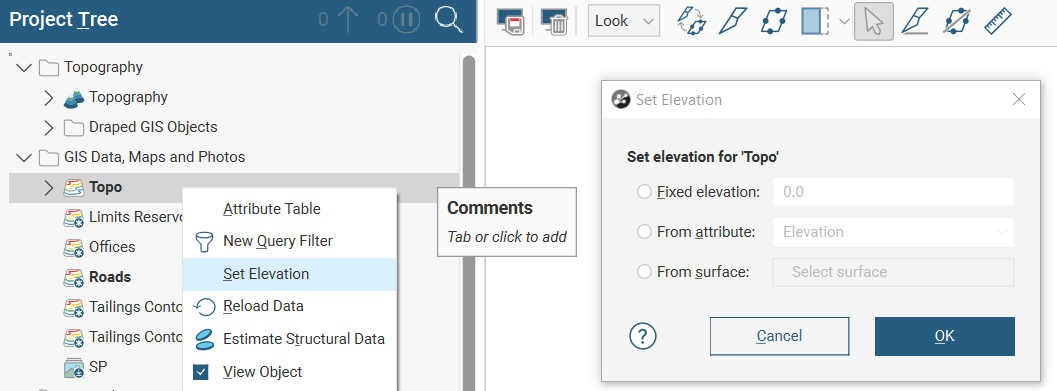

   • Click derecho sobre la polilínea GIS > Set Elevation > Seleccionar From Surface




   • Seleccionar la superficie deseada, ya sea la topografía del proyecto, una superficie importada en la carpeta Mesh o una superficie generada en modelos categóricos o numéricos.


2. Si es una línea polilínea creada en Leapfrog o importada* no se podrá seleccionar la opción de definir una elevación:

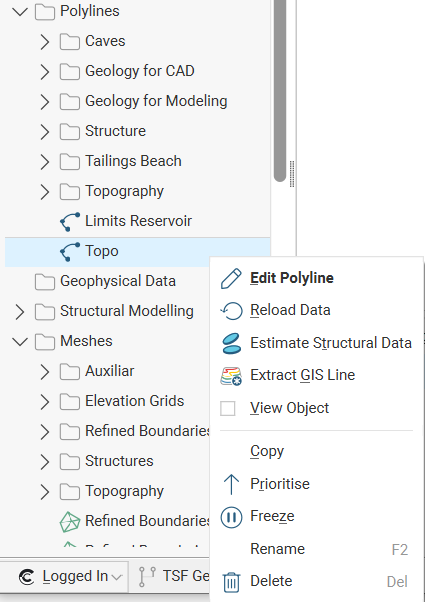

   Una polilínea puede ser transformada a un objeto GIS, seleccionando la opción Extract GIS Line. Con esto se generará un nuevo un objeto en la carpeta GIS Data, Maps and Photos.


3. Si es un dato GIS generado en Leapfrog, sólo se podrá definir una elevación de tipo numérica.

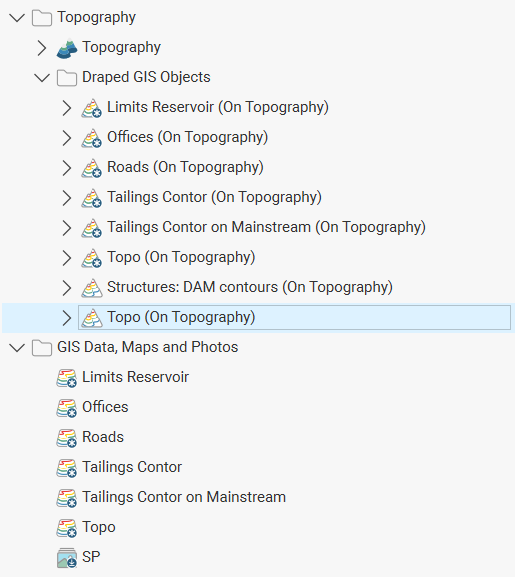

   • Sin embargo, si disponemos de una topografía generada en la carpeta Topography, de forma automática TODAS los datos GIS son proyectados sobre la superficie de la topografía en la carpeta llamada Draped GIS Objects. Es importante notar que todos los objetos proyectados automáticamente en la topografía tendrán al lado de su nombre la denominación (On Topography).




   • Este objeto tendrá la elevación de la topografía sobre la cuál se encuentra proyectada y puede ser usado para todas las funciones de Leapfrog.

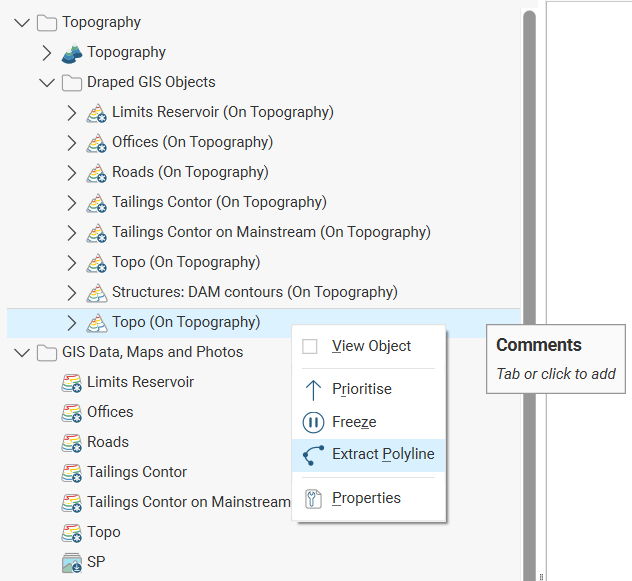

   • Finalmente, este objeto proyectado puede además ser extraído en forma de polilínea:

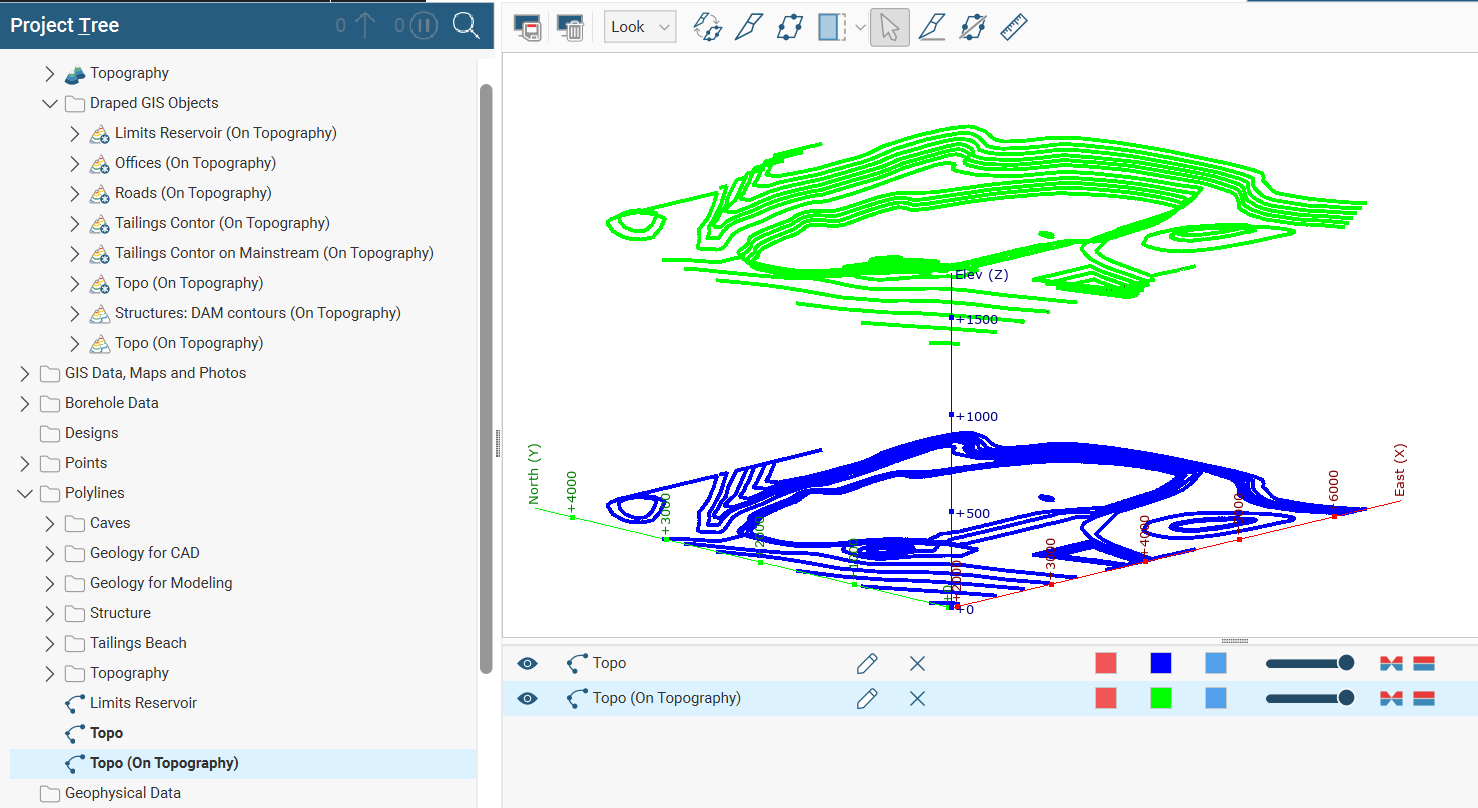

   • La polilínea extraída quedará en la carpeta Polylines y mantendrá la elevación de la topografía.



Notas:

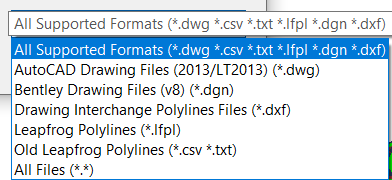

*Para importar una polilínea a través de la carpeta Polyline, se pueden usar los formatos a continuación:
