Objetivo:
Intersectar varios shapefiles con un volumen de un .omf/.dxf/.msh
Resolution:
- Generar un modelo de apoyo
- Cambiar puntos de shapefile a objeto de puntos
- Evaluar modelo de apoyo en puntos
Parte 1:
1. Crear un modelo geológico de apoyo, dando click derecho en la carpeta de Geological Models (GM) > New Geological Model
2. Seleccionar en Base lithology: None
3. Se creará un GM. Doble click a Lithologies y agregar las litologías deseadas.
4. Click derecho en Surface chronology > New Intrusion > From Surface > En Select Data "Su 1° superficie de modelamiento" (.omf/.dxf/.msh) . Seleccionar su First lithology (interior) "Su 1ª unidad de modelamiento" y la Second lithology (exterior) como "Unknow".

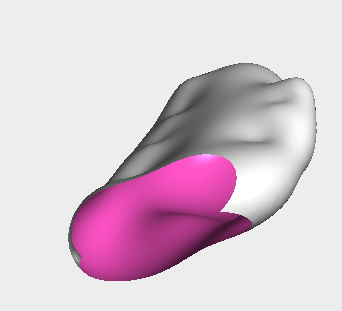

5. Revisar la superficie en escena, verificar que la superficie con color esté hacia adentro, y la superficie blanca esté hacia afuera, ejemplo:
6. Repetir paso 4 y 5 con el resto de unidades.
7. Y para generar los volúmenes, doble click en Surface chronology > seleccionar todas las unidades > OK.
Parte 2:
1. Ir al menú Leaprog Geo

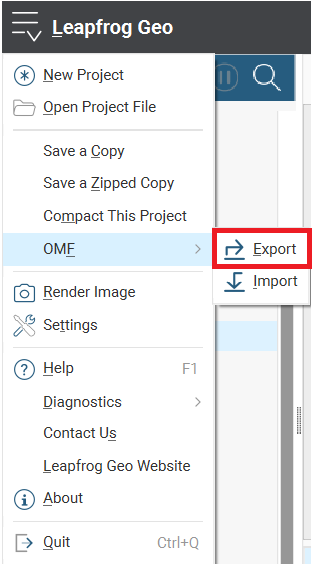

2. Seleccionar OMF > export:
3. Exportar los puntos que están como shapefile

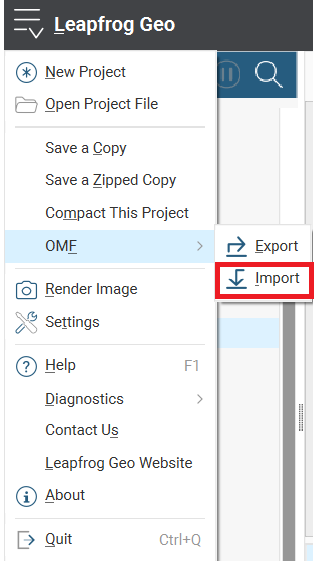

4. Seleccionar OMF > import:
5. Seleccionar OMF que contiene los puntos
6. Los puntos quedarán importados dentro de la carpeta Points.
Parte 3:
1. Dar click derecho al archivo de puntos

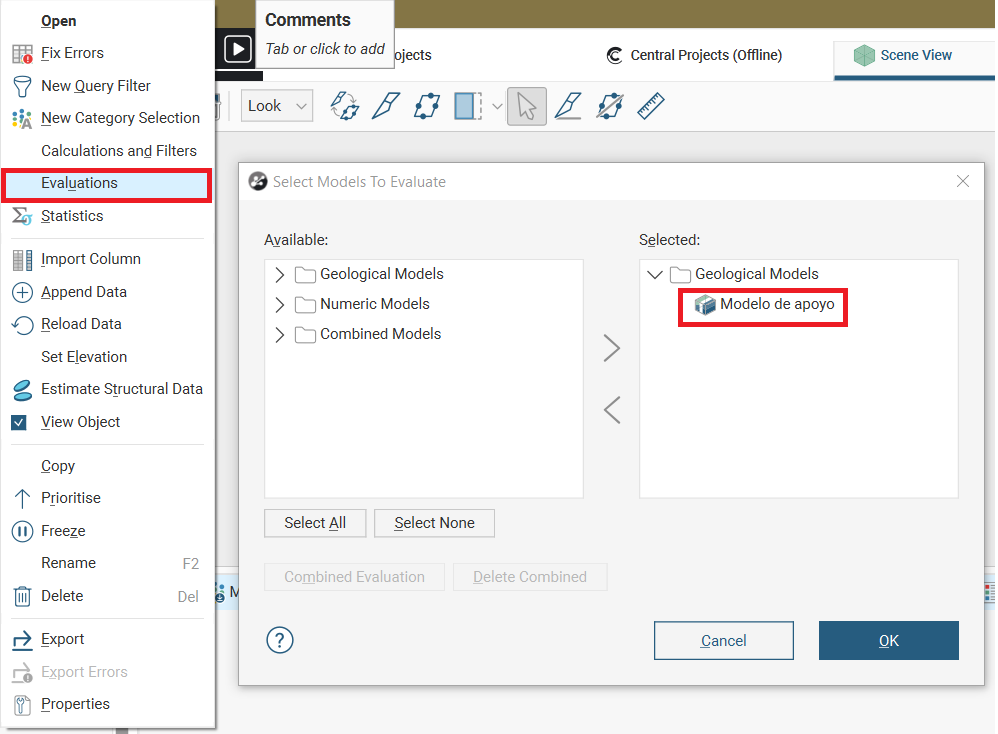

2. Seleccionar Evaluations > "Modelo de apoyo creado en paso 1" > OK:
3. Llamar puntos a escena.
4. Revisar por categoría de “evaluación de modelo de apoyo”:
Notes:
*Con esta metodología, todos los puntos que tengan una categoría estarán dentro de su correspondiente unidad. Luego, es posible crear filtros, revisar estadísticas, etc.
