Introducción:
Una mesh estática es cualquier superficie/volumen que sea importado a través de la carpeta Meshes y que son triangulaciones que no están asociadas a un algoritmo dentro del proyecto de Leapfrog. En ocasiones, trabajar con superficies estáticas genera problemas de triangulaciones al momento de reconstruir un modelo geológico, lo que impide crear unidades que luego puedan evaluarse en bases de datos de sondajes, puntos o modelos de bloques.
Leapfrog 2021.1 cuenta con una herramienta llamada Grouped Mesh, que nos permite realizar agrupaciones y categorizaciones utilizando superficies estáticas sin reconstruir el modelo. Esto nos ahorra tiempo y los posibles errores que se puedan generar al reconstruir el GM.
Un detalle a notar, es que la Grouped Mesh no puede trabajar con superficies abiertas, por lo que necesitaremos realizar un paso adicional.
Objetivo:
Usar meshes estáticas para evaluar una base de datos de puntos, en modelos de bloques y en grillas hidrogeológicas.
Resolución:
1. Importar todas las superficies a la carpeta Mesh.

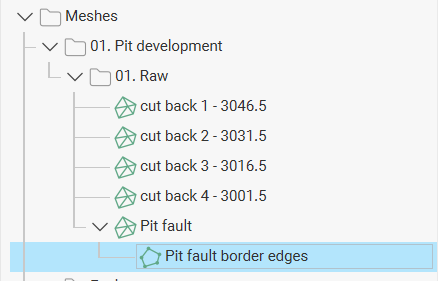

Superficies con problemas tendrán un despliegue de datos para mostrar sus fallas: superficies abiertas tendrán border edges y superficies volteadas sobre sí mismas tendrán triangulaciones de self intersection.
Para más detalles de la importación de meshes estáticas y sus problemas, haga clic aquí.
2. Click derecho sobre Combined Model > New Grouped Mesh

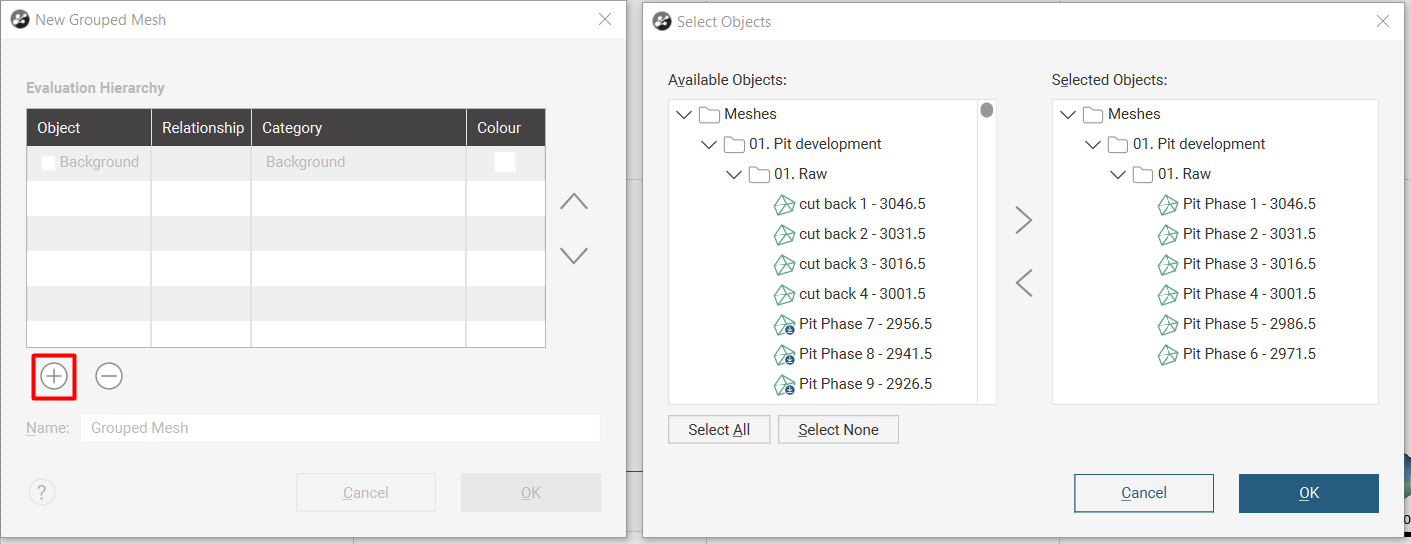

3. Seleccionar las superficies que quieran ser evaluadas posteriormente y OK:
Estas superficies se pueden ordenar jerárquicamente en la pestaña New Grouped Mesh, así como la relación Outside y Inside.
La columna Relationship tiene como valor predeterminado Inside y las evaluaciones dentro de la mesh se identificarán con la mesh seleccionada. Cambiar la opción Relationship a Outside dará como resultado que las evaluaciones fuera de la mesh se asocien con la mesh seleccionada.
4. Si existen superficies con problemas que no puedan ser evaluadas en el grouped mesh, podemos intentar hacer una solución alternativa:
4.1. Crear una nueva función de distancia: haga clic con el botón derecho en la carpeta Numeric Models y seleccione New Distance Function.
4.2. Seleccionar la superficie con problema en Select Objects.

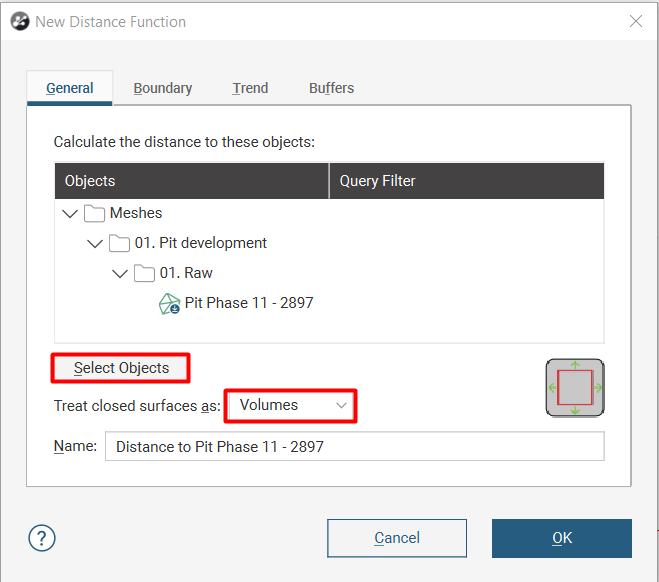

4.3. Seleccionar Treat closed surfaces as > Volumes

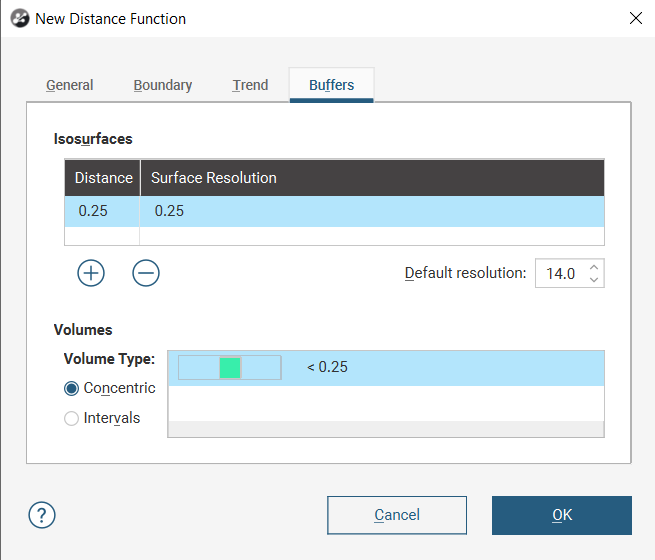

4.4. Seleccionar un Buffer de distancia tan pequeño como sea posible, sin sacrificar el tiempo de procesamiento.

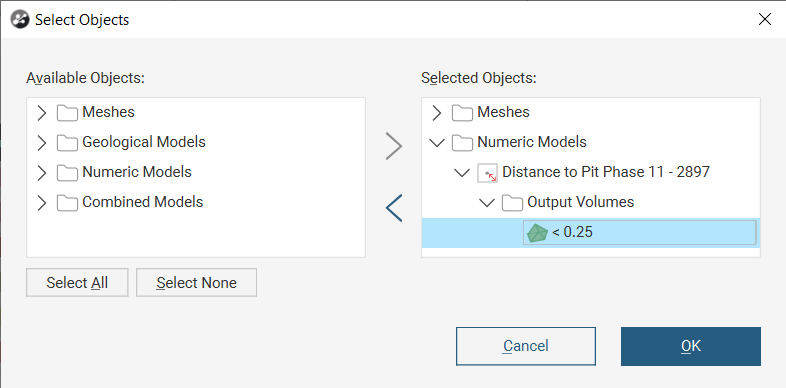

4.5. Agregar los volúmenes finales la Grouped Mesh: doble clic en Grouped Mesh en la carpeta Combined Models. Se abrirá la pestaña Edit Grouped Mesh. Haga clic en Select Object (símbolo +).

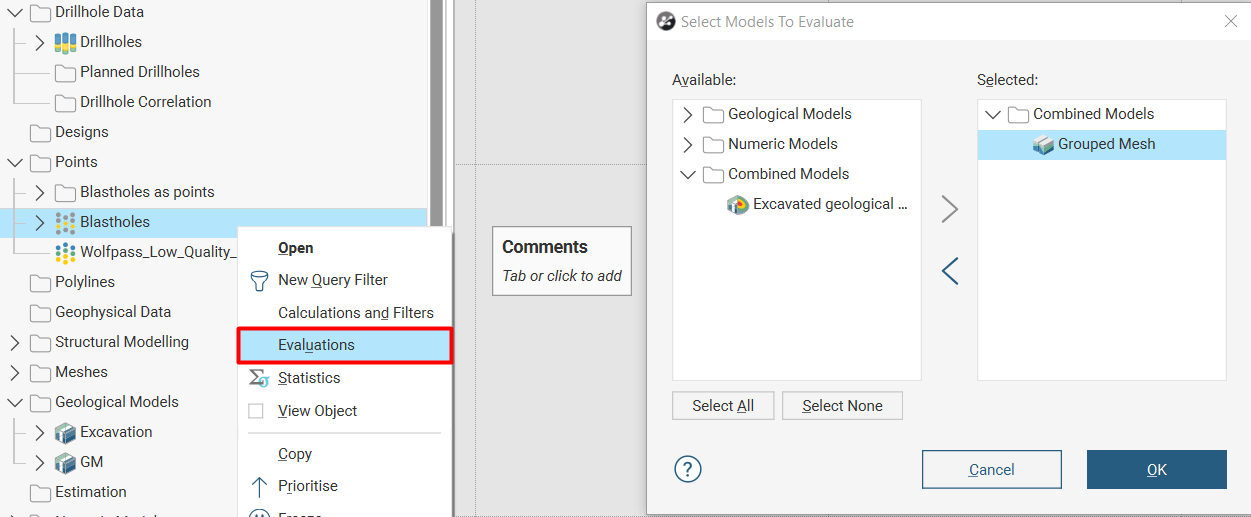

5. Evaluar la Grouped Mesh en la base de datos requerida:

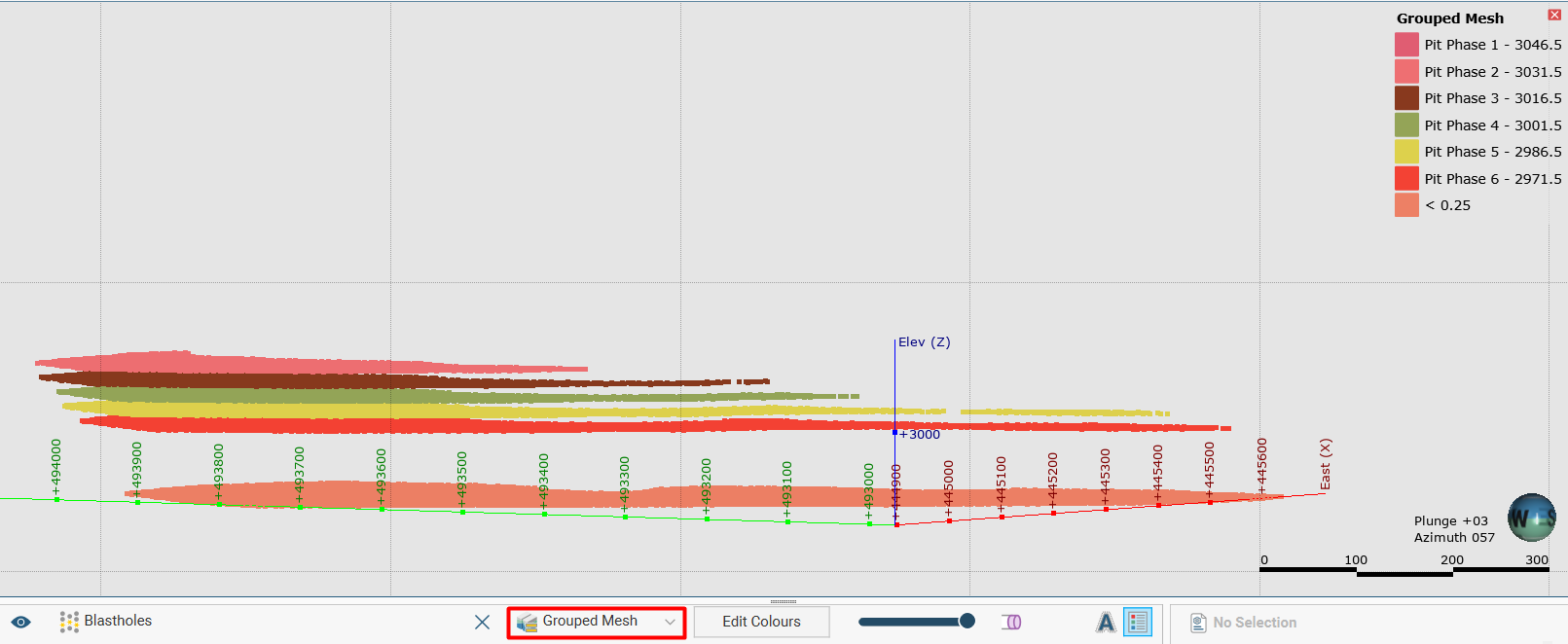

6. Visualizar y validar la evaluación en la base de datos:
Notas:
Para más detalles sobre Grouped Meshes, haga clic aquí.
