Objetivo:
Generar fallas a partir de codificaciones generadas en una tabla de intervalos traída en el objeto de sondajes.
Las superficies de fallas suelen generarse desde datos estructurales, puntos, polilíneas e incluso otras superficies estáticas. Cuando tenemos una falla mapeada en los sondajes, debemos convertir esa información a puntos para poder generar una superficie de falla.
Resolución:
Antes de comenzar con el flujo de trabajo, es importante mencionar que nuestra base de datos debe de estar limpia y bien codificada.

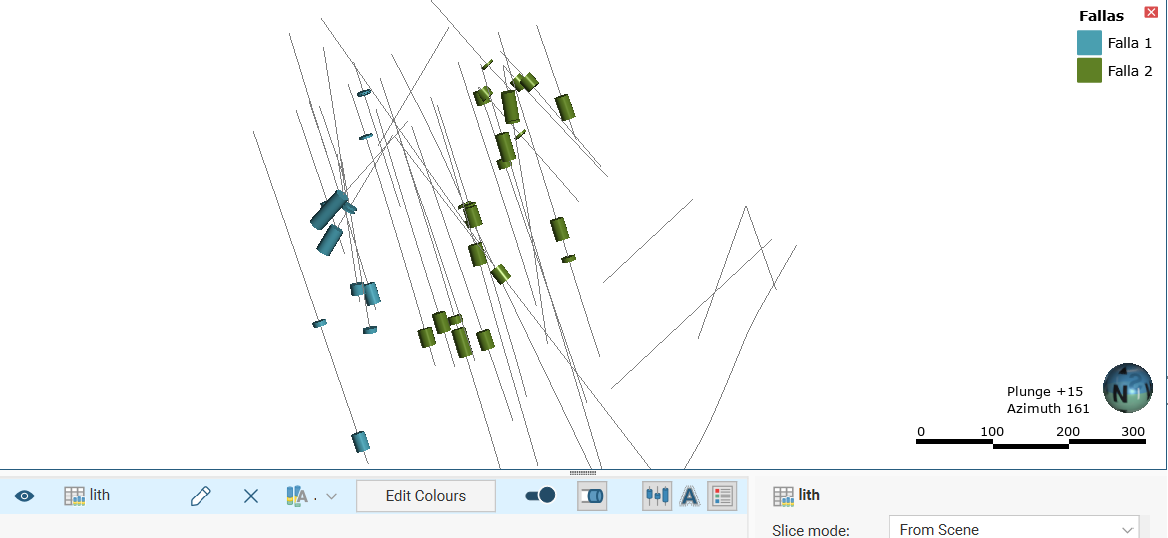

En la siguiente imagen, vemos como los intervalos de falla que han sido mapeado están separados en dos estructuras diferentes. Si todos los intervalos de falla están bajo la misma codificación, debemos hacer una selección de la información (ver notas al pie de página), ya sea en el sondaje, o en los puntos a utilizar durante este flujo.
Ahora que estamos seguros que nuestros datos están limpios, podemos continuar con el flujo de trabajo:

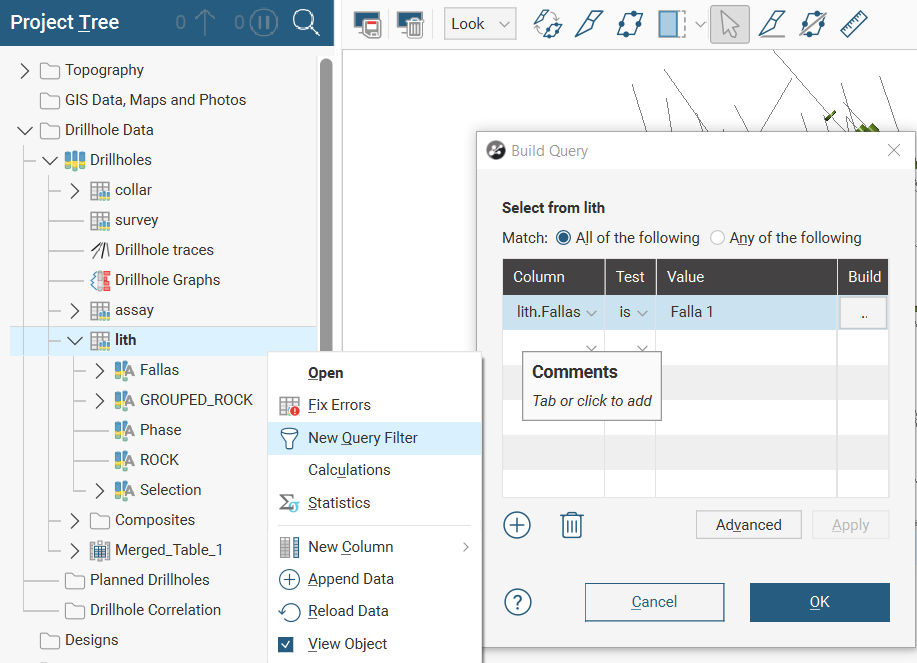

1. Generar un filtro para cada una de las estructuras que estén mapeadas en la tabla de sondajes:
Si no sabes cómo crear un filtro, puedes hacer click aquí: https://help.leapfrog3d.com/Geo/6.0/en-GB/Content/data/query-filters.htm

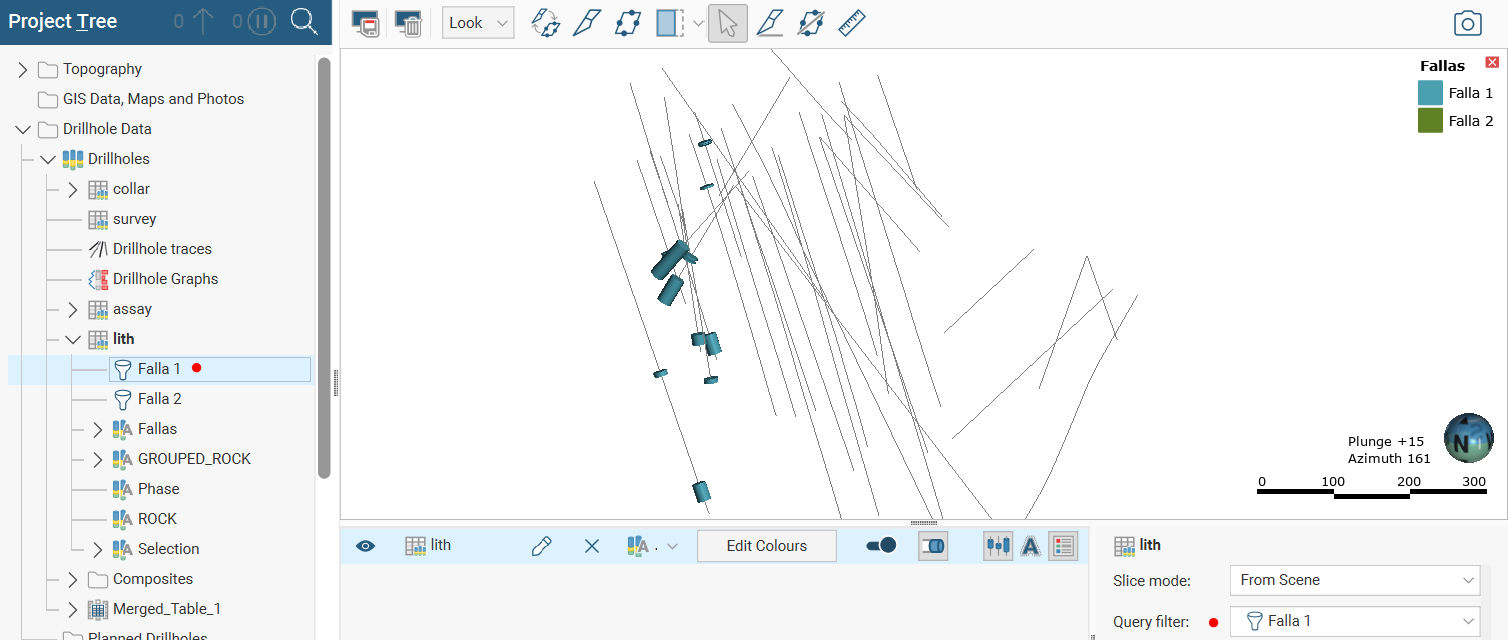

En este caso, hemos creado filtros para la Falla 1 y para la Falla 2, que estarán dentro de la tabla de sondaje, y que puedes aplicar también en escena.
2. Dar click derecho en la carpeta Points > New Interval Mid Points, utilizar los filtros generados en el paso 1. Así, generaremos nuevos objetos de Mid Points para cada una de las estructuras.

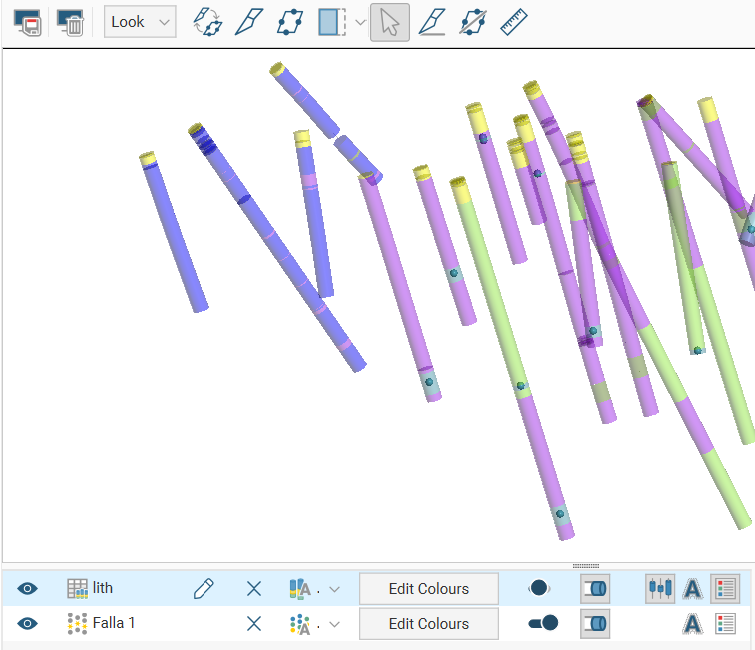

3. Revisar los datos en escena. Los puntos medios generados deben coincidir con los datos de la tabla de sondajes utilizada.
4. Crear la falla con los datos generados de Interval Mid Points en la carpeta Meshes o directamente en el objeto de Fault System dentro de un Modelo Geológico.

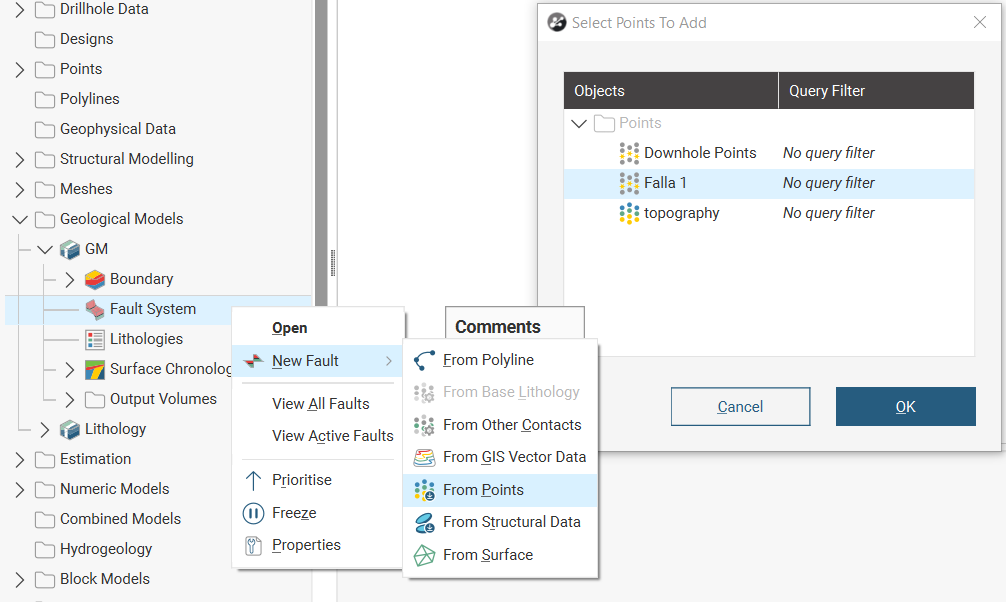

Fault System > New Fault > From Points > Seleccionar el MidPoint de la estructura generada en el paso 2.

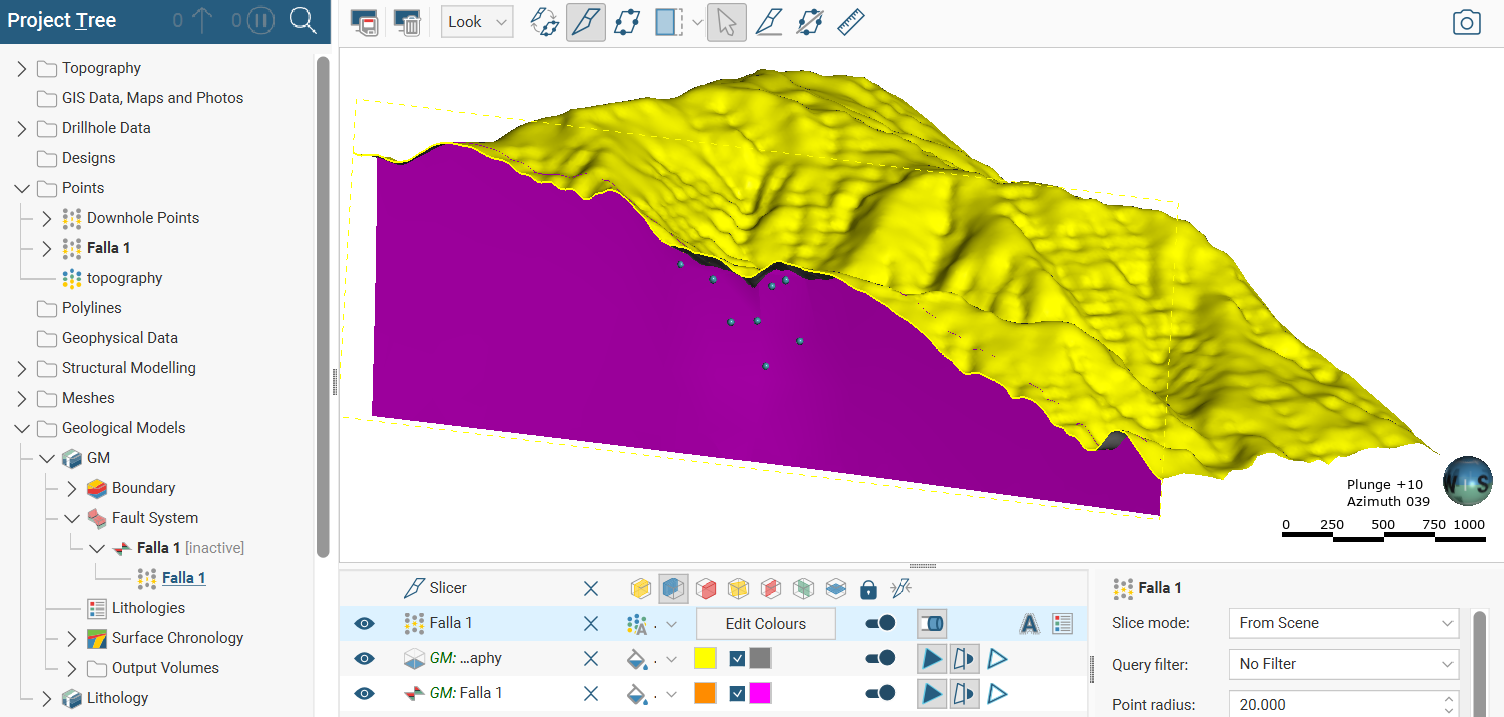

5. Revisar los resultados:
Notas:
Si tienes muchos intervalos de falla en un mismo sondaje, puede que exista más de una estructura que esté cortando el sondaje. Es por ello, que es importante hacer una selección de los intervalos según la estructura a la que corresponden, a través de la herramienta "interval selection".
