Objetivo:
Controlar la profundidad de un modelo numérico creado a partir de muestras de superficie ocupando un modelo de apoyo.
Resolución:
1. Crear un modelo geológico de apoyo, dando click derecho en la carpeta de Geological Models (GM) > New Geological Model.
2. En Base Lithology column seleccionar None > OK.
Se creará un Modelo Geológico

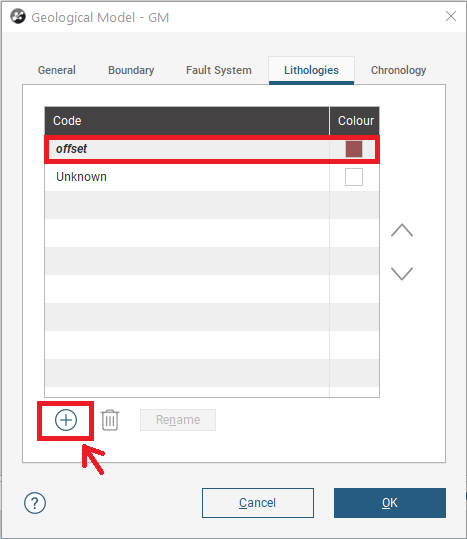

3. Para agregar un nuevo código a modelar se hace doble click en Lithologies y agregue una nueva litología (usando el botón más).
En este ejemplo creamos una litología llamada "offset":

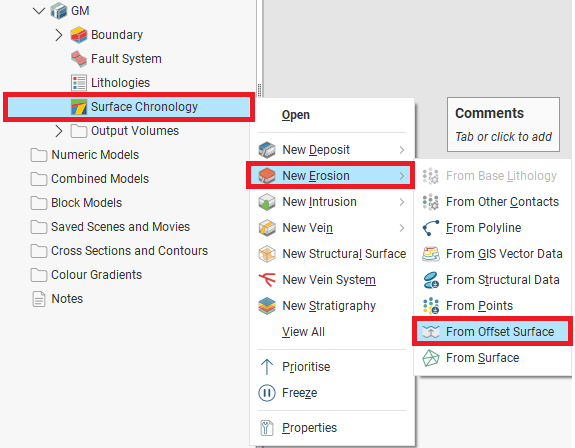

4. Hacer click con botón derecho en Surface Chronology > New erosion > From Offset Surface:

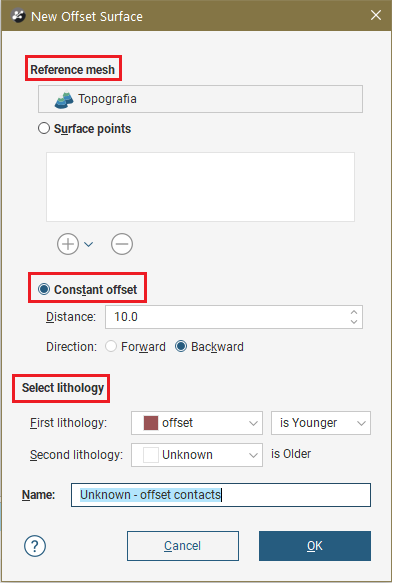

5. En Reference Mesh seleccione la Topografía.
Elija la opción Constant offset y entre un valor en Distance que debe definirse una distancia teniendo en cuenta la profundidad que se desea representar desde la superficie de referencia (que en este caso es la topografía).
En el ejemplo abajo, la distancia definida fue de 10 metros.
En Direction seleccione Backward.
En Select lithology seleccione como First lithology la litología criada: "offset"
Pulse OK

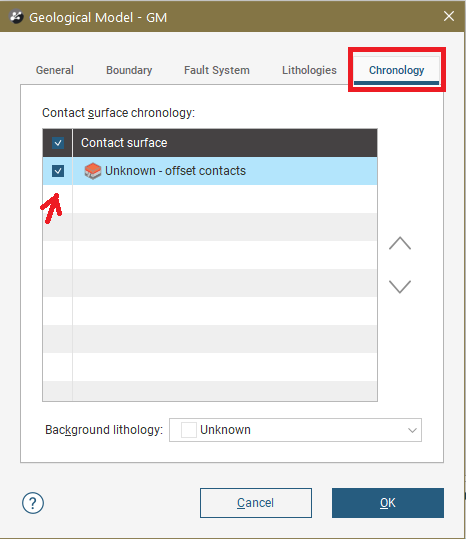

6. Doble click en Surface Chronology > Ir a la pestaña Chronology > Activar la superficie creada para generar el volumen > OK:
Notas:

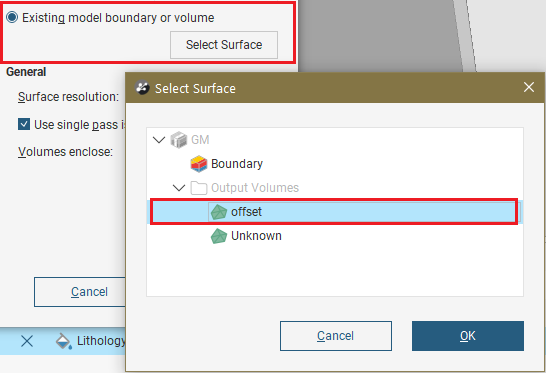

- Al crear el modelo numérico con este modelo de apoyo seleccionar este volumen "offset" en Existing model boundary or volume. Esto permitirá que el modelo numérico esté restringido por una distancia de offset desde la topografía (en este ejemplo se creará un modelo numérico con 10 metros de profundidad desde la topografía):
