Objetivo:
Controlar/guiar las superficies usando los Guide Points. Cuando se añaden superficies, los Guide Points se reconocen como puntos internos de la superficie modelada, no como un punto de contacto.
Resolución:
A continuación se muestran 2 flujos de trabajo: I. Si ya ha importado puntos que tienen la información categórica que desea utilizar; II. Un flujo de trabajo alternativo para dibujar puntos manualmente en el software y luego usarlos como Guide Points.
I. Si ya ha importado puntos que tienen la información categórica que desea utiliza:
1. Haga clic con el botón derecho en la carpeta Points > New Guide Points:
2. Se abrirá la ventana New Guide Points con una lista de las columnas de categoría disponibles en el proyecto:
3. Seleccione las categorías que se asignarán a Interior (el lado positivo) y Exterior (el lado negativo).
4. Finalmente, haga clic con el botón derecho en la superficie a la que desea agregar los Guide Points creados> Add > Points:

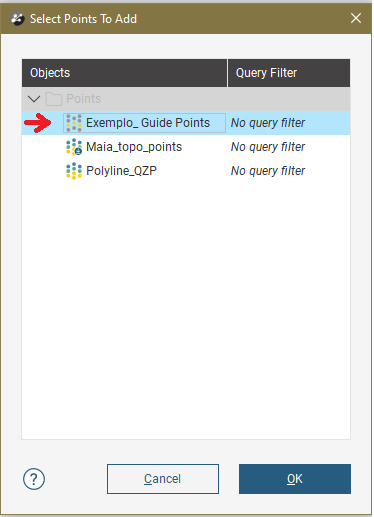

5. Se abrirá la ventana Select Points to Add, seleccione los puntos que se crearon con el proceso Guide Points (tenga en cuenta que el símbolo que acompaña a los puntos creados por Guide Points es diferente al de los elementos de punto normalmente importados)> OK:
La superficie se actualizará para abarcar los Guide Points insertados.
II. Dibujar puntos manualmente en el software y los utilizan como Guide Points:
1. Dibuje puntos como polilínea: haga clic con el botón derecho en la carpeta Polylines > New Polyline.
2. Seleccione la herramienta Draw Points de la barra de herramientas de Leapfrog, dibuje los puntos que desee y guarde su edición.
3. Exportaremos estas Polylines como * .omf: Botón izquierdo en el menú Leapfrog> OMF > Export:
4. Vuelva a importar la misma Polyline en * .omf con los mismos procedimientos de exportación, pero ahora haga clic en el botón Import.
5. Después de importar la polilínea formada por puntos, se encontrará en la carpeta Points. Haga clic con el botón derecho en los elementos de punto importados> New Category Selection.
6. Se abrirá la ventana New Category Selection. En Source Column, seleccione None y en Name ingrese el nombre de la columna categórica que se creará > OK.
7. Las herramientas para la selección categórica se habilitarán en el menú superior del software. Úselos para hacer las selecciones que desee y categorizar los puntos:
8. Guarde cuando termine.
9. Siga el procedimiento de la Parte 1 del artículo para generar los Guide Points e insértelos en su superficie.
Notas:
Los datos categóricos que se pueden usar para crear Guide Points incluyen:
- Datos categóricos importados a Drillhole (downhole category point data)
- Puntos LAS
- Datos categóricos importados a la carpeta Points
- Puntos medios de intervalo (midpoints)
