As suas superfícies modeladas não estão honrando seus dados de entrada conforme o esperado?
O primeiro e mais fácil ajuste que você deve sempre fazer em uma superfície é modificar a resolução do padrão para um valor mais razoável.
A resolução é um fator importante que deve ser considerado ao modelar no Leapfrog. As configurações de resolução terão um impacto significativo no nível de detalhe que você pode expressar em seu modelo geológico, bem como em sua precisão geral.
O que é a Resolução?
No Leapfrog, as meshes são usadas para representar superfícies na forma de vértices e triângulos que definem a forma 3D da superfície. A resolução de uma superfície é importante porque determina o tamanho dos triângulos que compõem a superfície.
Um valor mais baixo de resolução de superfície significa triângulos menores e, portanto, uma resolução mais refinada.
Um valor mais alto de resolução da superfície levará menos tempo para processar, mas a resolução mais grossa da superfície pode não mostrar o nível de detalhe necessário.
As unidades de valor de resolução correspondem às unidades em que seu projeto Leapfrog se encontra, por exemplo, se as unidades de projeto são metros, uma resolução de 50 significa que cada triângulo que compõe a superfície tem 50 m de tamanho.

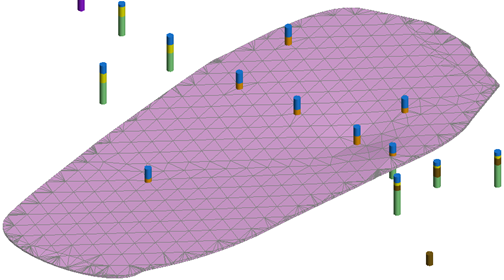

Resolução da Superfície = triângulos de 50m
Objetos com Configurações de Resolução
A maioria das novas superfícies que você pode criar no Leapfrog terá uma configuração de Resolução. Esses incluem:
- Superfícies de topografia (Topography surfaces) - criadas a partir de pontos ou linhas GIS, que podem ser encontradas no topo da árvore do projeto
- Meshes interpolados - na pasta "Meshes" na árvore do projetos
- Superfícies criadas em modelos geológicos e numéricos
Nota: Quando uma superfície é importada, o Leapfrog define automaticamente uma resolução de superfície com base nas informações no arquivo. Não é possível alterar a resolução das superfícies importadas para o Leapfrog. A exceção são os grids de elevação.
Configurações Padrões de Resolução de Superfície
Quando novas superfícies são criadas, o Leapfrog define uma resolução padrão com base nas extensões dos dados. Embora essa resolução padrão seja ideal para processamento rápido, o tamanho do triângulo geralmente é muito grande para produzir uma superfície ideal. Em quase todos os casos, convém reduzir a resolução padrão para um tamanho mais razoável.
Um bom exemplo disso é quando uma topografia é feita a partir de pontos ou dados GIS. A primeira superfície de passagem possui triângulos relativamente grandes, o que resulta em um processamento rápido, mas a homologação inadequada dos dados de entrada. Simplesmente reduzindo a resolução para um valor mais razoável, os dados de entrada são mais apropriadamente respeitados.

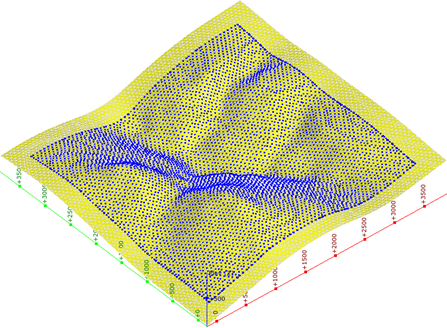

Superfície da topografia da primeira passagem - Resolução = 300m
Superfície de topografia melhorada - Resolução = 50m
Selecionando uma Resolução Razoável para Otimizar seu Projeto
A princípio, pode parecer que as configurações de resolução servem mais para uma função estética dentro do seu modelo, fazendo com que pareça mais elegante, mas, na realidade, serve a um propósito muito mais importante. Analisaremos como selecionar uma resolução apropriada e otimizar seu projeto, enquanto tentamos evitar tempos de processamento excessivamente longos associados aos modelos de alta resolução.
Considere o seguinte ao determinar uma resolução apropriada para suas superfícies:
- Identifique a finalidade do modelo - O que constitui uma resolução razoável depende do tipo e finalidade da superfície que está sendo criada, do espaçamento entre furos (ou outros dados de entrada) e o tamanho geral do modelo em que a superfície está sendo gerado. Seu projeto é um modelo de primeira passagem com base em dados esparsos? Se sua resposta for "sim", não faz sentido definir o valor da resolução para um número baixo, tornando-o muito detalhado. O objetivo principal é fazer com que seu modelo atenda a seu objetivo.
- Determine o comprimento do menor intervalo significativo em que seu modelo se baseia – Esse comprimento informará o quão detalhada você precisa ter a resolução. Em alguns casos, você pode lidar com intervalos de apenas alguns centímetros de largura. Para criar superfícies significativas a partir desses intervalos estreitos, a resolução da superfície terá que ser definida com um valor bastante baixo, como 1 ou 2. Nesses casos, outros parâmetros, como comprimentos e tendências de compostos, também se tornarão considerações importantes.
- Considere a complexidade de sua interpretação geológica - Para áreas com baixa complexidade geológica, intervalos amplos e boa continuidade, você pode obter resultados muito bons, mesmo com uma resolução bastante grossa (alto valor), economizando muito tempo de processamento. Por outro lado, pode ser necessário definir o valor da resolução para um valor baixo (alta resolução), permitindo ao Leapfrog mais flexibilidade ao lidar com dobras estreitas, lentes pequenas e perfis de intemperismo complexos etc.
Uma consideração adicional deve ser feita quando você tiver um conjunto de dados com espaçamento altamente variável entre os furos. Nesse cenário, recomendamos tentar a configuração de resolução adaptável (adaptive resolution) e a resolução alta (valor baixo) (definida pelos fatores mencionados anteriormente). Isso permitirá que o Leapfrog modele com precisão áreas com alta densidade de dados, mantendo valores de resolução apropriados para áreas com baixa densidade de dados.
À medida que progride na modelagem, você desenvolverá um melhor senso de resoluções apropriadas para alcançar os resultados que procura.
As etapas descritas acima permitirão definir a resolução do seu projeto com um valor ideal sem sacrificar a qualidade e a confiabilidade do modelo.
Para obter mais detalhes sobre resolução, incluindo resolução adaptativa, consulte o Help do Leapfrog.
Resolução da Superfície do Modelo Geológico
Quando você cria um novo modelo geológico, ele seleciona uma resolução padrão para o modelo como um todo, com base nas extensões de limite. Ao reduzir as extensões do modelo, você notará que a resolução da superfície também diminui; no entanto, isso normalmente ainda não é uma resolução apropriada.
Existem algumas opções para reduzir a resolução de superfícies em um modelo geológico; pode ser definido para todo o modelo geológico ou pode ser especificado individualmente para cada superfície.
A melhor abordagem depende da geometria das superfícies que estão sendo modeladas e da distribuição dos dados. Por exemplo, se você estiver modelando uma espessura de 20 cm, será necessária uma resolução significativamente menor para respeitar razoavelmente os dados do que uma unidade grande exigiria.
Nota: Um guia geral é que, se você reduzir pela metade a resolução, o tempo de processamento aumentará quatro vezes. Frequentemente, uma boa regra geral é reduzir a resolução geral do modelo geológico em uma ordem de magnitude; isso normalmente manterá um tempo de processamento razoável (dependendo das especificações do seu computador). Por exemplo, se a resolução padrão, com base nas extensões de dados, foi definida como 200, reduzir a resolução geral do modelo geológico para 50 será razoável, dada a geometria e o espaçamento dos dados que estamos tentando modelar, e não deve exigir um tempo de processamento proibitivamente longo.
Problemas Resolvidos Modificando a Resolução da Superfície
Por fim, revisaremos alguns problemas comuns que podem ser resolvidos com frequência simplesmente alterando a resolução da superfície afetada (e o volume resultante). Esses incluem:
- Geração de superfícies "vazias" (empty) porque o tamanho da resolução é muito grande para criar uma superfície a partir de intervalos estreitos
- Intervalos de furos não estão incorporados na superfície correta
- Superfícies que não respeitam os dados de entrada
- As superfícies parecem angulares ou em blocos, sem honrar os dados
- Volumes vazios gerados em modelos geológicos resultantes de um erro CSG (reduza a resolução/diminua a diferença nas resoluções entre duas superfícies que interagem para causar o volume problemático)
Ao enfrentar esses problemas durante a modelagem, lembre-se dos poderes de edição da resolução da superfície!
